DÂY CHUYỀN SX ỐNG THÉP

TÊN THIẾT BỊ

QUY CÁCH

GHI CHÚ

MÁY CÁN ỐNG

Chạy từ hộp Ø76 trở xuống

Động cơ Chính 75kw

Motor 3 pha

1

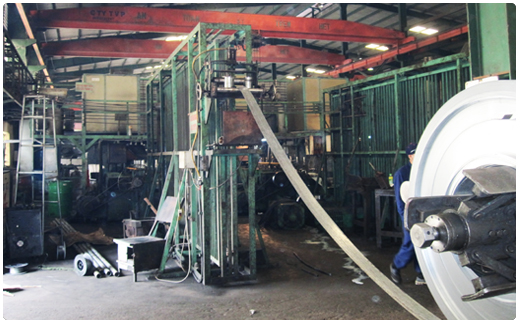

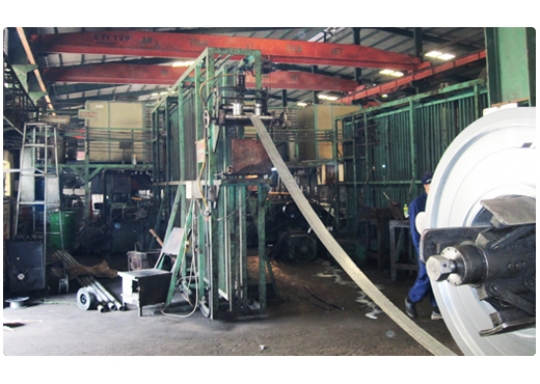

Phần xả cuộn

Cụm xả tole 2 đầu trọng tải 3 tấn  (2cuộn)

-Tự xả, độ bung Þ400 Ò540

2

Phần chứa nguyên liệu

- Motor + cụm kéo xả tole

- Tốc độ nhập nguyên liệu 190m/phút

-Mô tơ cấp: 10HP

-Mô tơ khép lòng : 3HP

Motor 3 pha

3

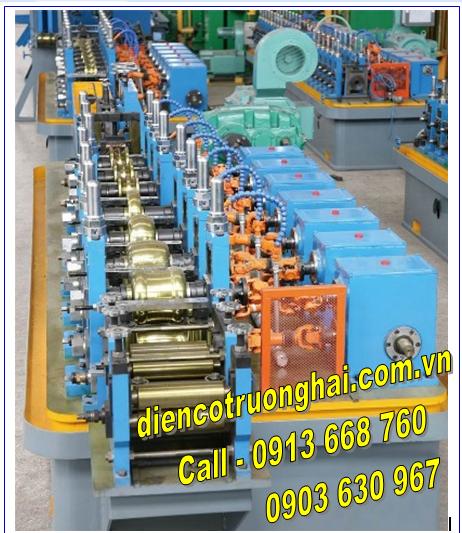

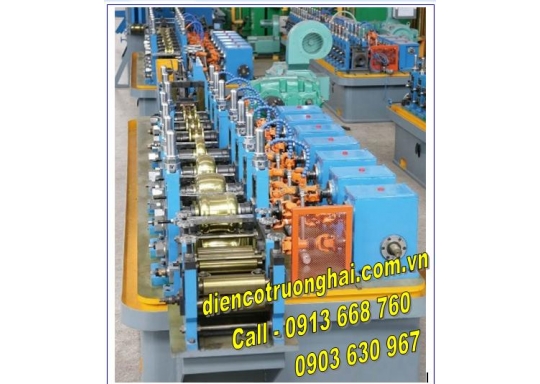

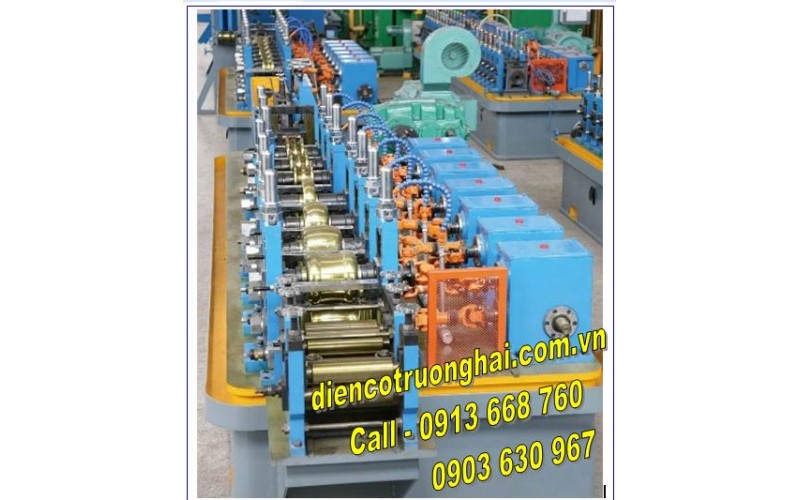

Phần cán tròn          (phần cuốn tạo hình tròn)

* Cụm cán ống tròn:

- Bộ hướng và kềm tole:                  01 bộ

 - - Bộ vách máy chính 50 ly và ke:  07bộ

 - Bộ hộp máy phụ + trục phụ:  thép 45 nhiệt luyện:                                 07 bộ

 - Bộ hộp số chuyển hướng

-Trục cán ống chính và hộp số sử dụng vòng  bi,  hiệu SKF

4

Phần định vị hàn

* Cụm định hướng ống:

  - Bộ kềm hàn (hộp, trục):         03 bộ

5

Phần gọt mối hàn

* Cụm cắt gọt mối hàn:

 - Bộ dao gọt

 (vách máy + dao gọt):               01 bộ

Mô tơ hộp số cuốn phôi: 1HP

6

Thùng  giải nhiệt ống

- Bộ giải nhiệt:                            01 bộ

Phần cán định hình

(phần tạo hình)

*Cụm cán ống định hình:

 - Bộ vách máy chính 50ly và ke:   05 bộ

- Đế dày 25mm

- Bộ hộp máy phụ:

thép 45 nhiệt luyện                     03bộ

     - Bộ chữ thập:                              01bộ

     - Bộ hộp số chuyển hướng:

-Trục cán ống chính và hộp số sử dụng vòng  bi,  hiệu SKF

7.TỦ ĐIỆN BÀN CẮT

Phần cắt tự động lập trình PLC điều khiển màn hình cảm ứng

(cắt quy cách)

Cắt theo qui cách, độ dài tính mm.

- Hệ thống bàn lật ống (bàn đỡ sản phẩm) sử dụng mô tơ con lăn kéo sản phẩm loại hiện đại nhất hiện nay.

MÁY HÀN CAO TẦN

MOSFET

- Hàn ống bằng phương pháp cao tần

- Máy hàn cao tần

- Tole nguyên liệu dày 0,6mmÒ 2.5mm

- Vận tốc ra sản phẩm từ 18Ò80m/p

Với ống Ø76 dày 2ly tốc độ đạt 40m/phút

Công suất hàn 200KW

Do Công Ty Trường Hải chế tạo.
