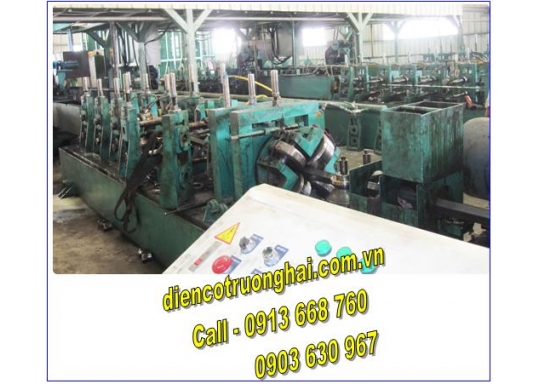

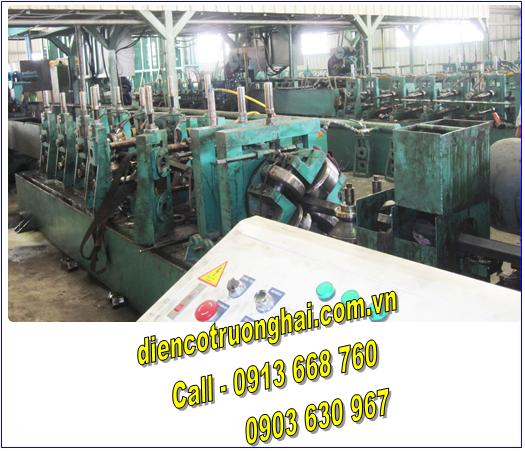

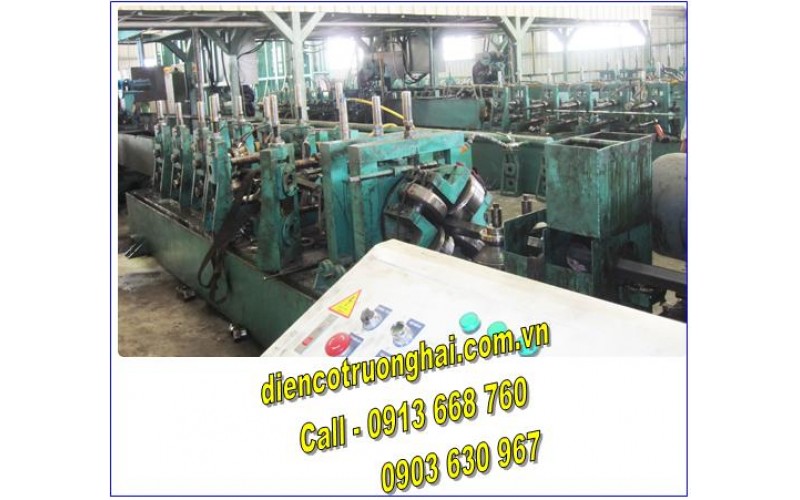

DÂY CHUYỀN SẢN XUẤT ỐNG THÉP ĐANG HOẠT ĐỘNG

TÊN THIẾT BỊ

QUY CÁCH

GHI CHÚ

MÁY CÁN ỐNG

Chạy ống Ø114 trở xuống

Động cơ  chính 90KW

Motor 3 pha

1

Phần xả cuộn

Cụm xả tole 2 đầu trọng tải 5 tấn  (2cuộn)

-Tự xả, độ bung Þ400 Ò540

2

Phần chứa nguyên liệu

- Motor + cụm kéo xả tole

- Tốc độ nhập nguyên liệu 190m/phút

-Mô tơ cấp: 15HP

-Mô tơ khép lòng : 3HP

Motor 3 pha

3

Phần cán tròn          (phần cuốn tạo hình tròn)

* Cụm cán ống tròn:

- Bộ hướng và kềm tole:                01 bộ

 - Bộ vách máy chính 65ly và ke: 06bộ

 - Bộ hộp máy phụ + trục phụ:   thép 45 nhiệt luyện:                             07 bộ

 - Bộ hộp số chuyển hướng

-Trục cán ống chính và hộp số sử dụng vòng bi,  hiệu SKF

4

Phần định vị hàn

* Cụm định hướng ống:

 - Bộ chỉnh ống consol (vách, trục):

thép 45 nhiệt luyện:                     01bộ

 - Bộ kềm hàn (hộp, trục):           03 bộ

5

Phần gọt mối hàn

* Cụm cắt gọt mối hàn:

 - Bộ dao gọt

 (vách máy + dao gọt) :               01 bộ

Mô tơ hộp số cuốn phôi: 1HP

6

Thùng  giải nhiệt ống

- Bộ giải nhiệt:                            01 bộ

Phần cán định hình (phần tạo hình)

*Cụm cán ống định hình:

- Bộ vách máy chính 65ly và ke:   05 bộ

- Đế dày 25mm

 - Bộ hộp máy phụ:

thép 45 nhiệt luyện                      07bộ

- Bộ chữ thập:                             02 bộ

      - Bộ hộp số chuyển hướng:

-Trục cán ống chính và hộp số sử dụng vòng bi, hiệu SKF

7.TỦ ĐIỆN BÀN CẮT

Phần cắt tự động lập trình PLC điều khiển màn hình cảm ứng

(cắt quy cách)

Cắt theo qui cách, độ dài tính mm.

- Hệ thống bàn lật ống (bàn đỡ sản phẩm) sử dụng mô tơ con lăn kéo sản phẩm loại hiện đại nhất hiện nay.

MÁY HÀN CAO TẦN

MOSFET

- Hàn ống bằng phương pháp cao tần

- Độ dày hàn tối đa 4mm

- Tole nguyên liệu dày 0,9mmÒ 4mm

- Vận tốc ra sản phẩm từ 12Ò60m/p

- Với ống  Ø114 dày 2.5ly tốc độ đạt 35m/phút

Công suất hàn 300KW

Do Công Ty Trường Hải chế tạo.
